詳情介紹

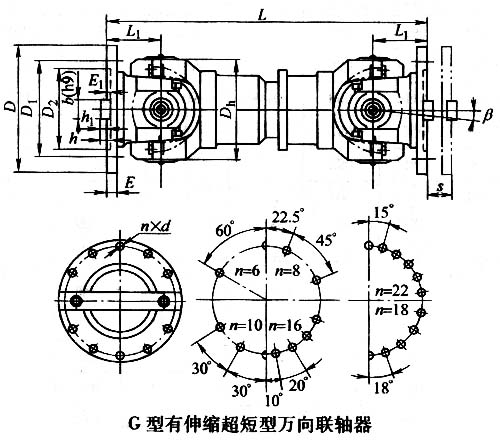

SWP-G型有伸縮超短型萬向聯軸器

發布于:2014-8-27   隸屬于:十字軸式萬向聯軸器

SWP-G型有伸縮超短型萬向聯軸器特點及應用場合:軸承是易損件.為便于更換軸承,將軸承座壓蓋作成剖分式,螺栓聯接,可在β≤5°~10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械,聯接兩個不同軸線的軸系傳動,不能緩沖、減振。
    A型--有伸縮長型;
    B型--有伸縮短型;
    C型--無伸縮短型;
    D型--無伸縮長型;
    E型--有伸縮雙法蘭長型;
    F型--大伸縮長型;
    ZG型--正裝貫通型
    FG型--反裝貫通型

SWP-G型有伸縮超短型萬向聯軸器基本參數和主要尺寸(JB/T 3241-2005)  mm

型號
回轉
直徑
D
公稱轉矩
Tn  N.m
疲勞轉矩
Tf  kN.m
軸線折角
β
尺寸
傳動慣量
kg.m2
質量
kg
L
L1
SWP225G
225
18
8
≤5
435
68
0.331
60
SWP250G
250
25
11.2
≤5
515
80
0.624
97
SWP285G
285
35.5
16
≤5
565
90
1.182
120
SWP315G
315
50
25
≤5
620
100
2.290
170
SWP350G
350
71
35.5
≤5
715
108
3.793
256
