詳情介紹

SWC-BF型標準伸縮法蘭式萬向聯軸器

發布于：2014-8-27 隸屬于：十字軸式萬向聯軸器

SWC-BF型標準伸縮法蘭式萬向聯軸器特點及應用場合：聯接兩個不同軸線的軸系傳動，不能緩沖、減振，采用整體叉頭結構，軸承固定不用螺栓，避免了螺栓松動斷裂，便于維修，延長使用壽命，可靠性高，承載能力大、傾角大，可在β≤5°～25°工況下工作。適用于軋鋼機械、起重運輸、工程機械、石油機械及其他重型機

械，為滿足不同安裝型式要求，有七種結構型式：

BH型--標準伸縮焊接型；

BF型--標準伸縮法蘭型；

DH型--短伸縮焊接型；

CH型--長伸縮焊接型；

WH型--無伸縮焊接型；

WF型--無伸縮法蘭型；

WD型--無伸縮短型；

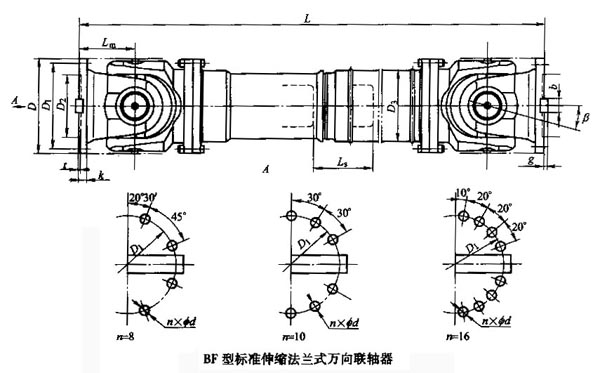

BF型十字軸式萬向聯軸器基本參數和主要尺寸 (JB/T 5513-91)　mm

型號	回轉 直徑 D	公稱轉矩 Tn kN.m	疲勞轉矩 Tf kN.m	軸線折角 β	伸縮量	尺寸			轉動慣量 kg.m²		質量 kg
型號	回轉 直徑 D	公稱轉矩 Tn kN.m	疲勞轉矩 Tf kN.m	軸線折角 β	L_s	L_min	D₃	L_m	L_min	每增長 100mm	L_min	每增長 100mm
SWC180BF	180	12.5	6.3	≤25	100	810	114	110	0.267	0.0070	80	2.8
SWC225BF	225	40	20	≤15	140	920	152	120	0.778	0.0234	138	4.9
SWC250BF	250	63	31.5	≤15	140	1035	168	140	1.445	0.0277	196	5.3
SWC285BF	285	90	45	≤15	140	1190	194	160	2.873	0.0510	295	6.3
SWC315BF	315	125	63	≤15	140	1315	219	180	5.094	0.0795	428	8.0
SWC350BF	350	180	90	≤15	150	1410	267	194	9.195	0.2219	632	15.0
SWC390BF	390	250	125	≤15	170	1590	267	215	16.62	0.2219	817	15.0
SWC440BF	440	355	180	≤15	190	1875	325	260	28.24	0.4744	1290	21.7
SWC490BF	490	500	250	≤15	190	1985	325	270	46.33	0.4744	1631	21.7
SWC550BF	550	710	355	≤15	240	2300	426	305	86.98	1.3570	2567	34.0
SWC620BF	620	1000	500	≤15	240	2500	426	340	147.50	1.357	3267	34.0
